مجموعه تسمه تایمینگ 132 دندانه با غلتک تسمه سفت کن و هرزگرد موتور K4M

راهنمای جامع خرید مجموعه تسمه تایمینگ 132 دندانه با غلتک سفت کن و هرزگرد موتور K4M ایساکو

در این مقاله قصد داریم به بررسی کامل یکی از حساسترین و حیاتی‌ترین قطعات مصرفی در موتور ۱.۶ لیتری ۱۶ سوپاپ رنو (K4M) بپردازیم: مجموعه تسمه تایمینگ 132 دندانه با غلتک تسمه سفت کن و هرزگرد مخصوص موتور K4M با برند اصلی ایساکو. اگر مالک خودروهای رنو تندر ۹۰، مگان، ساندرو یا لوگان با موتور K4M هستید، این مطلب به شما در انتخاب آگاهانه و نصب صحیح کمک خواهد کرد.

معرفی موتور K4M و اهمیت تسمه تایمینگ

موتور K4M یکی از رایج‌ترین و پرکاربردترین پیشرانه‌های رنو است که در خودروهای خانواده رنو تندر ۹۰ (L90)، مگان ۲، ساندرو و لوگان به کار رفته است. این موتور ۱.۶ لیتری ۱۶ سوپاپ با فناوری ونتیل تایمینگ متغیر (VVT) در سمت دود (معمولاً)، از حساسیت بالایی نسبت به تنظیم دقیق تسمه تایمینگ برخوردار است .

تسمه تایمینگ 132 دندانه دقیقاً بر اساس مشخصات فنی کارخانه رنو برای موتور K4M طراحی شده است . استفاده از دندانه استاندارد برای تطابق با چرخ‌دنده‌های میل‌لنگ و میل‌بادامک ضروری است.

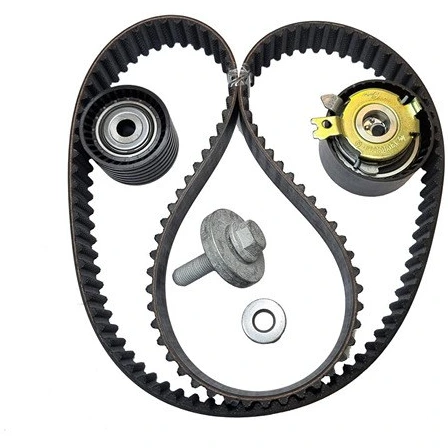

محتویات کیت کامل تسمه تایمینگ K4M

کیت کامل تسمه تایمینگ ایساکو برای موتور K4M شامل سه جزء اصلی است که باید همزمان تعویض شوند :

۱. تسمه تایمینگ (Timing Belt):

• تعداد دندانه: ۱۳۲ دندانه

• برند: معمولاً از برندهای معتبر جهانی مانند گیتس (Gates)، کونتی‌تک (Contitech) یا دیتون (Dayco) با لیبل ایساکو

• جنس: منجید (کولار یا پلی استر) مقاوم در برابر کشش

• نکته مهم: تسمه تایمینگ نباید تحت کشش قرار گیرد و باید به راحتی دور چرخ‌دنده‌ها قرار گیرد

۲. غلتک سفت کن (Tensioner Pulley):
غلتک سفت کن در موتور K4M دارای یک مکانیزم نشانگر دوطرفه (دو فلش) است . این مکانیزم به تنظیم دقیق کشش تسمه کمک می‌کند. یک زبانۀ فلزی (Tang) در پشت غلتک وجود دارد که باید در شیار روی پمپ آب یا سرسیلندر قرار گیرد .

۳. غلتک هرزگرد (Idler Pulley):
غلتک هرزگرد یک چرخ ساده با بلبرینگ است که وظیفه هدایت تسمه در مسیر صحیح را بر عهده دارد .

ویژگی خاص موتور K4M: نبود کلید (Keyless) روی پولی‌ها

یکی از مهم‌ترین و حساسترین نکات در تعویض تسمه تایمینگ موتور K4M که حتماً باید بدانید:

پولی‌های میل‌لنگ (Crankshaft Sprocket) و میل‌بادامک (Camshaft Pulleys) در موتور K4M فاقد کلید (Keyless) هستند و تنها با فشار (friction) توسط پیچ اصلی نگه داشته می‌شوند .

این یعنی:

• هیچ جای فیزیکی برای ثابت نگه داشتن پولی میل‌لنگ روی محور وجود ندارد

• پولی می‌تواند روی محور بلغزد اگر پیچ آن به درستی (با گشتاور استاندارد) بسته نشود

• حتماً باید از پیچ جدید برای پولی میل‌لنگ استفاده کنید

ابزارهای لازم برای تنظیم صحیح تسمه

برای تنظیم صحیح تسمه تایمینگ K4M، نیاز به ابزارهای مخصوص (Timing Tools) دارید :

نکته مهم: سوزن قفل‌کننده میل‌لنگ (TDC Pin) میل‌لنگ را کامل قفل نمی‌کند؛ فقط از چرخش در جهت عقربه‌های ساعت جلوگیری می‌کند . برای باز کردن پیچ پولی میل‌لنگ، باید از روش دیگری استفاده کرد.

مراحل تنظیم صحیح (به صورت خلاصه)

تنظیم تسمه تایمینگ K4M یک فرآیند حسای است. در زیر مراحل اصلی به صورت ساده بیان شده است :

مرحله 1: چربی‌زدایی و آماده‌سازی
تمام سطوح تماس پولی میل‌لنگ و پمپ آب را با مواد چربی‌بر (مانند استون یا بنزین) کاملاً تمیز کنید . هرگونه چربی یا روغن باعث لغزش تسمه و آسیب شدید به موتور می‌شود.

مرحله 2: قرار دادن ابزارهای قفل‌کننده

• پین TDC (Mot. 1489) را در سوراخ مخصوص بلوک سیلندر قرار دهید تا میل‌لنگ در نقطه TDC قفل شود

• صفحه قفل‌کننده میل‌بادامک (Mot. 1496) را روی انتهای عقب میل‌بادامک‌ها نصب کنید

مرحله 3: نصب غلتک‌ها و تسمه

• غلتک سفت کن را نصب کنید و مطمئن شوید زبانه فلزی آن در شیار قرار گرفته است

• غلتک هرزگرد را با گشتاور ۴۵ نیوتن متر ببندید

• تسمه را دور تمام چرخ‌دنده‌ها قرار دهید

مرحله 4: تنظیم کشش تسمه (بسیار مهم)

• با آچار آلن ۶ میلی‌متری، نشانگر غلتک سفت کن را حدود ۷-۸ میلی‌متر از نشانگر ثابت دور کنید

• پیچ غلتک سفت کن را موقتاً با ۷ نیوتن متر ببندید

مرحله 5: نهایی کردن

• دو دور کامل میل‌لنگ را با دست بچرخانید

• ابزارهای قفل‌کننده را دوباره نصب کنید و از تراز بودن آنها اطمینان حاصل کنید

• نشانگرهای غلتک سفت کن را دقیقاً روی هم تنظیم کرده و پیچ اصلی را با ۲۷ نیوتن متر ببندید

مزایای استفاده از کیت اصلی ایساکو

استفاده از مجموعه تسمه تایمینگ اصلی ایساکو، مزایای زیر را به همراه دارد:

1. تطابق کامل با مشخصات فنی رنو - به خصوص تعداد دندانه ۱۳۲ و عرض استاندارد تسمه

2. غلتک‌های با بلبرینگ اصلی (OEM) - جلوگیری از صدا و لرزش

3. کاهش هزینه تعمیرات بعدی - تعویض همزمان تسمه و غلتک‌ها، عمر موتور را تضمین می‌کند

4. دفترچه راهنمای نصب - همراه با کدهای گشتاور استاندارد

راهنمای خرید

برای خرید مجموعه تسمه تایمینگ 132 دندانه با غلتک سفت کن و هرزگرد موتور K4M، به نکات زیر توجه کنید:

1. کد فنی: حتماً کد فنی روی بسته‌بندی را با مشخصات خودروی خود مطابقت دهید

2. بسته‌بندی اصلی ایساکو: محصولات اصلی دارای هولوگرام اصالت هستند

3. تعداد دندانه: تسمه باید ۱۳۲ دندانه داشته باشد

4. همراه با پیچ جدید: برخی کیت‌ها شامل پیچ جدید پولی میل‌لنگ هستند که شدیداً توصیه می‌شود

نتیجه‌گیری

مجموعه تسمه تایمینگ 132 دندانه با غلتک تسمه سفت کن و هرزگرد مخصوص موتور K4M ایساکو یک انتخاب استاندارد و مطمئن برای خودروهای رنو تندر ۹۰، مگان و ساندرو است. به دلیل حساسیت بالای این موتور (نبود کلید روی پولی‌ها)، حتماً از قطعات اصلی و با کیفیت استفاده کنید و توصیه می‌شود نصب توسط مکانیک متخصص با ابزارهای مخصوص انجام شود.
