مجموعه شاتون و پیستون و رینگ EF7 TC

راهنمای جامع خرید مجموعه شاتون و پیستون و رینگ EF7 TC ایساکو | مخصوص موتور توربوشارژ ملی

در این مقاله قصد داریم به بررسی کامل یکی از حساسترین مجموعه قطعات در موتورهای توربوشارژ ملی بپردازیم: مجموعه شاتون و پیستون و رینگ EF7 TC با برند اصلی ایساکو. اگر مالک خودروهای دنا پلاس توربو، سورن پلاس توربو یا تارا هستید و خودروی شما نیاز به تعمیرات اساسی موتور دارد، این مطلب به شما در انتخاب آگاهانه کمک خواهد کرد.

۱. معرفی موتور EF7 TC (توربوشارژ)

موتور EF7 TC نسخه توربوشارژ موتور معروف ملی EF7 است که با کد EF7 Turbo Charged شناخته می‌شود. این موتور ۱.۷ لیتری توربو با بهره‌گیری از توربوشارژر، قدرت و گشتاور بسیار بالاتری نسبت به نسخه معمولی (Naturally Aspirated) تولید می‌کند. افزایش فشار درون سیلندرها (ناشی از هوای فشرده توربو) باعث می‌شود قطعات داخلی موتور، به ویژه شاتون، پیستون و رینگ‌ها، تحت تنش‌های حرارتی و مکانیکی بسیار شدیدتری قرار گیرند .

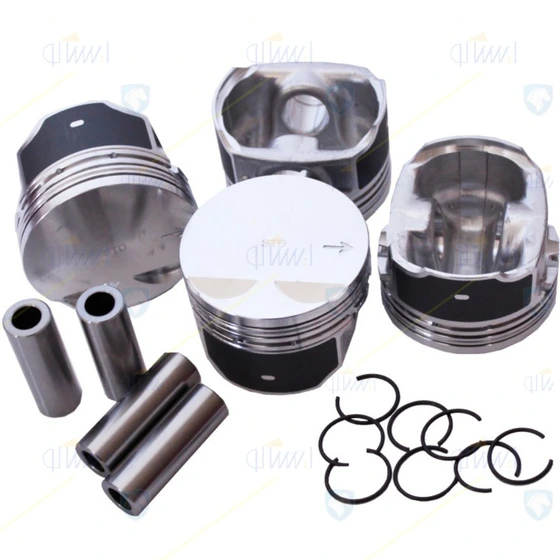

۲. اجزای مجموعه شاتون و پیستون و رینگ EF7 TC ایساکو

این مجموعه شامل سه جزء اصلی است که هر یک وظیفه حیاتی در موتور دارند:

۱. پیستون (Piston):
پیستون قطعه‌ای استوانه‌ای است که درون سیلندر حرکت می‌کند و نیروی حاصل از احتراق سوخت را به شاتون منتقل می‌کند. در نسخه TC:

• جنس: آلیاژ آلومینیوم سیلیکون بالا با مقاومت حرارتی بیشتر

• طراحی: دارای تقویت‌کننده‌های داخلی (ریبرینگ) برای تحمل فشار بالای احتراق

• خنک‌کاری: مجهز به کانال‌های داخلی خنک‌کننده روغن (Oil Gallery) برای دفع حرارت بیشتر

۲. شاتون (Connecting Rod):
شاتون قطعه‌ای است که پیستون را به میل‌لنگ متصل می‌کند و حرکت خطی پیستون را به حرکت دورانی تبدیل می‌کند.

• جنس: فولاد آلیاژی فورج شده (Forged Steel) با استحکام کششی بالا

• مقاومت: شاتون‌های TC در برابر تنش‌های خستگی (Fatigue) تا ۲۷۳ مگاپاسکال بیشتر از نسخه معمولی طراحی شده‌اند

• فرآیند تولید: فورج دقیق و ماشینکاری با تلرانس بالا

۳. رینگ‌های پیستون (Piston Rings):
سه حلقه رینگ روی هر پیستون نصب می‌شود:

• رینگ فشرده اول (Top Compression Ring): آب‌بندی اصلی محفظه احتراق در برابر فشار بالا

• رینگ فشرده دوم (Second Compression Ring): آب‌بندی ثانویه و کمک به کنترل روغن

• رینگ روغن (Oil Control Ring): کنترل میزان روغن روی دیواره سیلندر و جمع‌آوری روغن اضافی

در نسخه TC، رینگ فشرده اول معمولاً از جنس فولاد با روکش کروم یا نیترید برای مقاومت در برابر حرارت و سایش ساخته می‌شود.

۳. تفاوت مجموعه EF7 معمولی (NA) با EF7 TC

نکته بسیار مهم: مجموعه شاتون و پیستون و رینگ موتور EF7 TC قابل تعویض با نسخه معمولی (NA) نیست. استفاده از قطعات معمولی روی موتور توربو به دلیل تحمل نکردن فشار و حرارت بیشتر، منجر به شکست شاتون، ذوب شدن پیستون و تخریب کامل موتور می‌شود .

۴. علائم خرابی و زمان تعویض

شناسایی به موقع خرابی این قطعات می‌تواند از هزینه‌های سنگین تعمیرات اساسی جلوگیری کند:

الف) خرابی شاتون:

• صدای تقه شدید از موتور: صدای کوبش و تقه عمیق که با افزایش دور موتور بیشتر می‌شود

• لرزش غیرعادی موتور: در اثر شکستگی یا خمیدگی شاتون

• در موارد شدید: شکستن شاتون و خروج آن از بلوک سیلندر

ب) خرابی پیستون:

• دود سفید یا آبی از اگزوز: در اثر سوختن روغن نشت کرده از اطراف پیستون

• کمبود قدرت: کاهش شدید فشرده‌سازی (کمپرس) سیلندر

• صدای تقه در دور آرام: در اثر لقی پیستون در سیلندر (Piston Slap)

ج) خرابی رینگ‌ها:

• روغن سوزی شدید: کاهش سطح روغن بدون نشتی ظاهری

• دود آبی هنگام شتاب: بهترین نشانه خرابی رینگ‌ها

• افزایش مصرف سوخت و آلایندگی

۵. اهمیت استفاده از مجموعه اصلی ایساکو برای EF7 TC

استفاده از مجموعه اصلی ایساکو مزایای حیاتی زیر را به همراه دارد:

۱. تلورانس‌های دقیق ابعادی:
پیستون و شاتون در موتور توربو باید با لقی (Clearance) دقیق و استاندارد درون سیلندر و روی میل‌لنگ قرار گیرند. قطعات متفرقه این تلرانس‌ها را رعایت نمی‌کنند.

۲. مقاومت در برابر خستگی (Fatigue Strength):
موتورهای توربو شاتون و پیستون را در معرض خستگی فلزی بسیار شدیدتری قرار می‌دهند. شاتون‌های اصلی ایساکو با آلیاژ فورج شده و عملیات حرارتی استاندارد، تنش‌های اضافی تا ۲۷۳ مگاپاسکال را تحمل می‌کنند .

۳. تطابق کامل با استانداردهای کارخانه:
مجموعه ایساکو دقیقاً با مشخصات فنی موتور EF7 TC (از جمله وزن، ابعاد و متریال) همخوانی دارد و نیاز به پرداخت یا تنظیم اضافی ندارد.

۴. گارانتی اصالت و سلامت فیزیکی: محصولات ایساکو دارای ضمانت معتبر هستند.

۶. نکات طلایی در نصب (ویژه مکانیک‌ها)

برای نصب مجموعه شاتون و پیستون و رینگ EF7 TC ایساکو، حتماً موارد زیر را رعایت کنید:

الف) بررسی و اندازه‌گیری (مهم‌ترین مرحله):

• لقی پیستون در سیلندر (Piston to Bore Clearance): حتماً با کولیس دقیق اندازه‌گیری کنید. لقی بیش از حد باعث صدای پیستون و روغن سوزی می‌شود. لقی کمتر از حد باعث قفل شدن پیستون در سیلندر می‌گردد.

• لقی شاتون (Big End & Small End Clearance): انتهای بزرگ شاتون روی میل‌لنگ و انتهای کوچک روی پین پیستون باید لقی استاندارد داشته باشند.

ب) استفاده از یاتاقان‌های استاندارد:
حتماً از یاتاقان‌های شاتون (Connecting Rod Bearings) اصلی و با کیفیت (ترجیحاً برند ایساکو) استفاده کنید. هرگز از یاتاقان‌های قدیمی استفاده مجدد نکنید.

ج) گشتاور استاندارد بستن پیچ‌ها:

• پیچ‌های شاتون: بستن با گشتاور مشخص (معمولاً ۳۰-۴۰ نیوتن متر به علاوه زاویه اضافی) با آچار ترک (Torque Wrench)

• توجه: پیچ‌های شاتون موتورهای توربو معمولاً از نوع یکبار مصرف (Stretch Bolts) هستند و پس از یک بار استفاده باید تعویض شوند.

د) روانکاری اولیه (Assembly Lube):

• پین پیستون، یاتاقان‌های شاتون و دیواره سیلندر را با گریس اسمال مخصوص مونتاژ به خوبی چرب کنید.

ه) جهت نصب صحیح:
رینگ‌ها جهت خاصی برای نصب دارند. معمولاً مارک‌های TOP یا یک نقطه روی رینگ نشانه بالای پیستون است. به دفترچه راهنما توجه کنید.

و) زاویه رینگ‌ها (Ring Gap Orientation):
شکاف رینگ‌ها باید در زوایای مشخص (معمولاً ۱۲۰ درجه نسبت به هم) قرار گیرند تا از نشت گاز و روغن جلوگیری شود.

۷. راهنمای خرید و تشخیص اصالت

برای خرید مجموعه شاتون و پیستون و رینگ EF7 TC ایساکو، به نکات زیر توجه کنید:

1. کد فنی: حتماً کد فنی درج شده روی بسته‌بندی را با قطعه قدیمی یا کاتالوگ خودرو (دنا پلاس توربو یا سورن پلاس توربو) مطابقت دهید.

2. بسته‌بندی اصلی: محصولات ایساکو در بسته‌بندی آکبند با هولوگرام اصالت کالا عرضه می‌شوند. از سالم بودن هولوگرام و قابلیت استعلام آن اطمینان حاصل کنید.

3. بازرسی چشمی قطعات:

• پیستون: سطح باید صاف و بدون حباب، ترک و آثار ریخته‌گری نامناسب باشد.

• شاتون: وزن شاتون‌ها باید یکسان باشد. سطح فورج شده بدون پلیسه و خط و خش باشد.

• رینگ‌ها: رینگ‌ها باید کشسان و بدون شکستگی باشند.

4. تطابق با موتور توربو: تأکید می‌شود که این مجموعه فقط برای موتور EF7 TC مناسب است و با نسخه معمولی (NA) تفاوت دارد.

5. خرید از فروشگاه‌های معتبر: برای اطمینان از اصالت و گارانتی، از فروشگاه‌های معتبر لوازم یدکی و نمایندگی‌های مجاز ایساکو خرید کنید.

۸. نتیجه‌گیری

مجموعه شاتون و پیستون و رینگ EF7 TC ایساکو یک سرمایه‌گذاری اساسی برای حفظ سلامت و قدرت موتور خودروهای توربوشارژ ملی ایران است. با توجه به تنش‌های حرارتی و مکانیکی بالای موتورهای توربو ، استفاده از قطعات اصلی و مستحکم ایساکو که دقیقاً با مشخصات فنی کارخانه تطابق دارند، اجتناب‌ناپذیر است. با انتخاب این مجموعه، قدرت، دوام و راندمان موتور خودروی دنا پلاس توربو، سورن پلاس توربو یا تارا را برای سال‌ها تضمین کنید.
